Решения Дифференциальная инжекция судебной системы

Дифференциальная инжекция судебной системы

Краткое описание

Система интегрирует источники сигнала, измерители мощности, переключатели, анализатор спектра, анализатор мощности, основные платформы управления, фидер и т.п., для проведения испытаний на восприимчивость внешней радиочастотной электромагнитной среды, в частности в GJB8848-2016.

Моя компания, опираясь на метод «инъекции с разной суммой 11,5», предложила оптимизированное тестирование на прочность и запатентовала патент на изобретение «электромагнитного теста чувствительности с разной совместимостью для тестирования и системы с использованием дифференциальных модулей».

Описание продукции Технические показатели

Сценарий применения

Система:

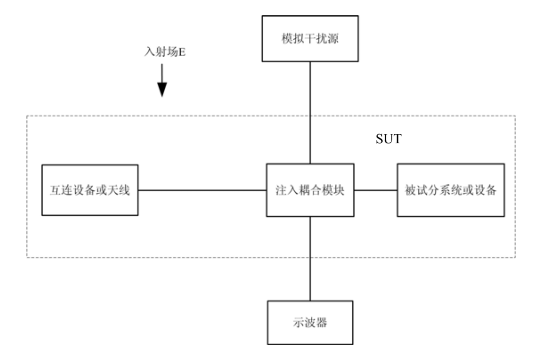

1, откалибровать цепь

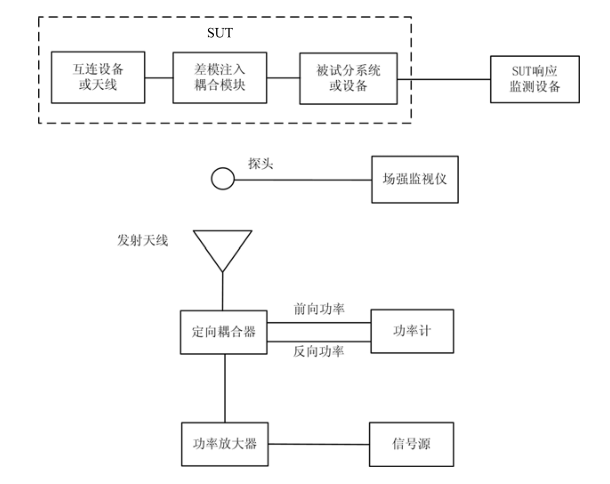

2,Тестовая цепь

Основные технические параметры

Испытательный процесс：

В соответствии с "11,5 - модульной инжекцией" в GJB8848-2016, системные тесты делятся на четыре этапа:

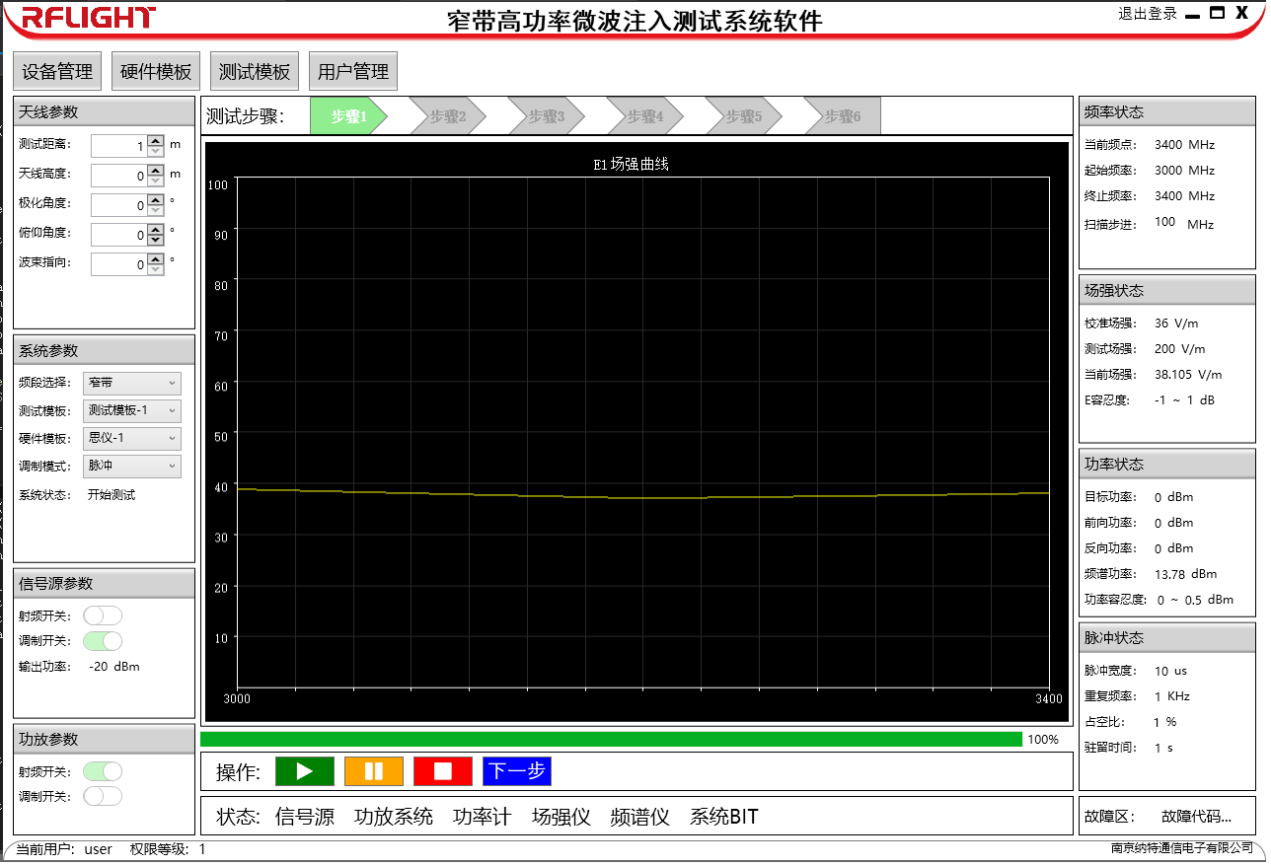

1, в пределах линейной зоны, где система работает, выберите модули с сильным полем E1 и введите их в соединённые модули, чтобы получить мониторинг частоты порта в ответ на U1;

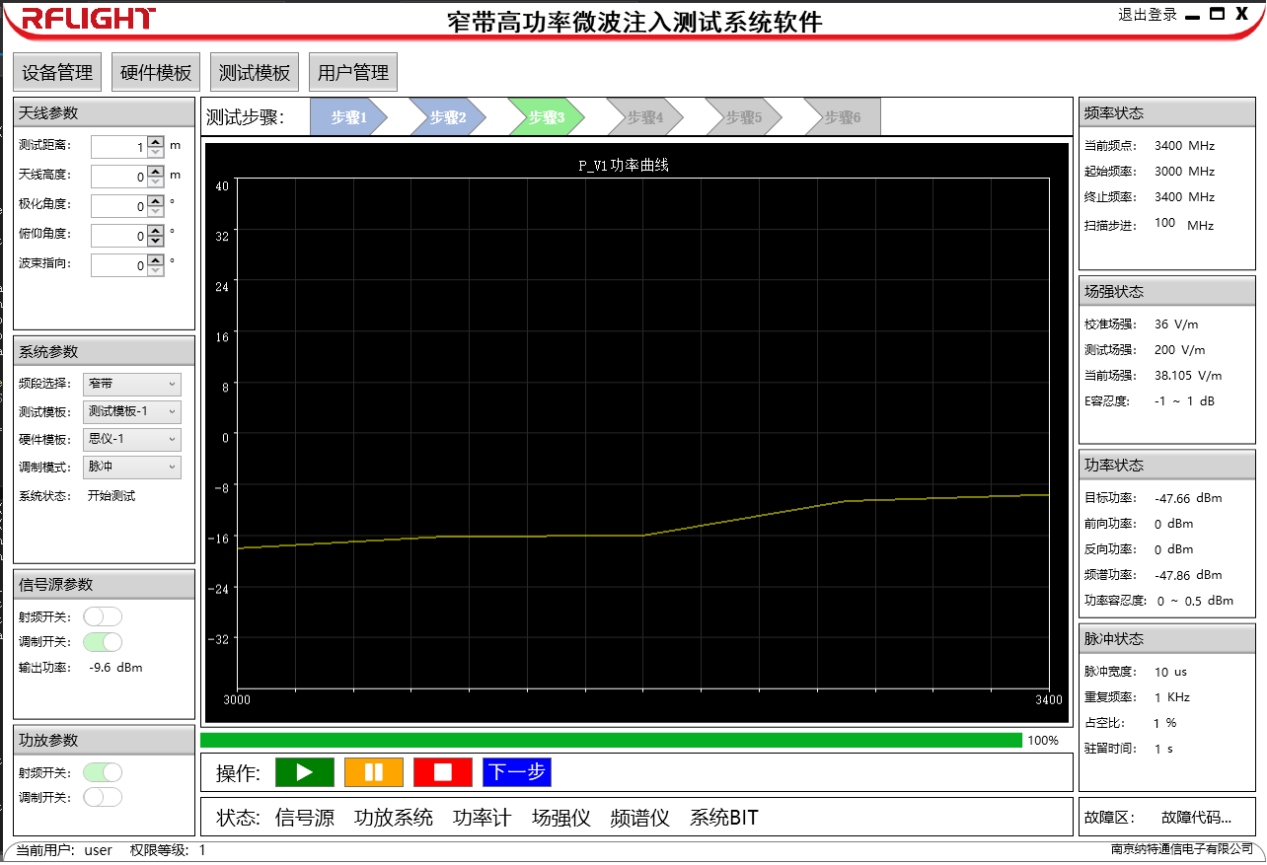

2, Во-вторых, впрысните источник сигнала в модуль связи и введите его в порт, регулируйте мощность сигнального зала, чтобы контролировать частоту частотного сигнала U2=U1, прочитайте V1 заряженного напряжения;

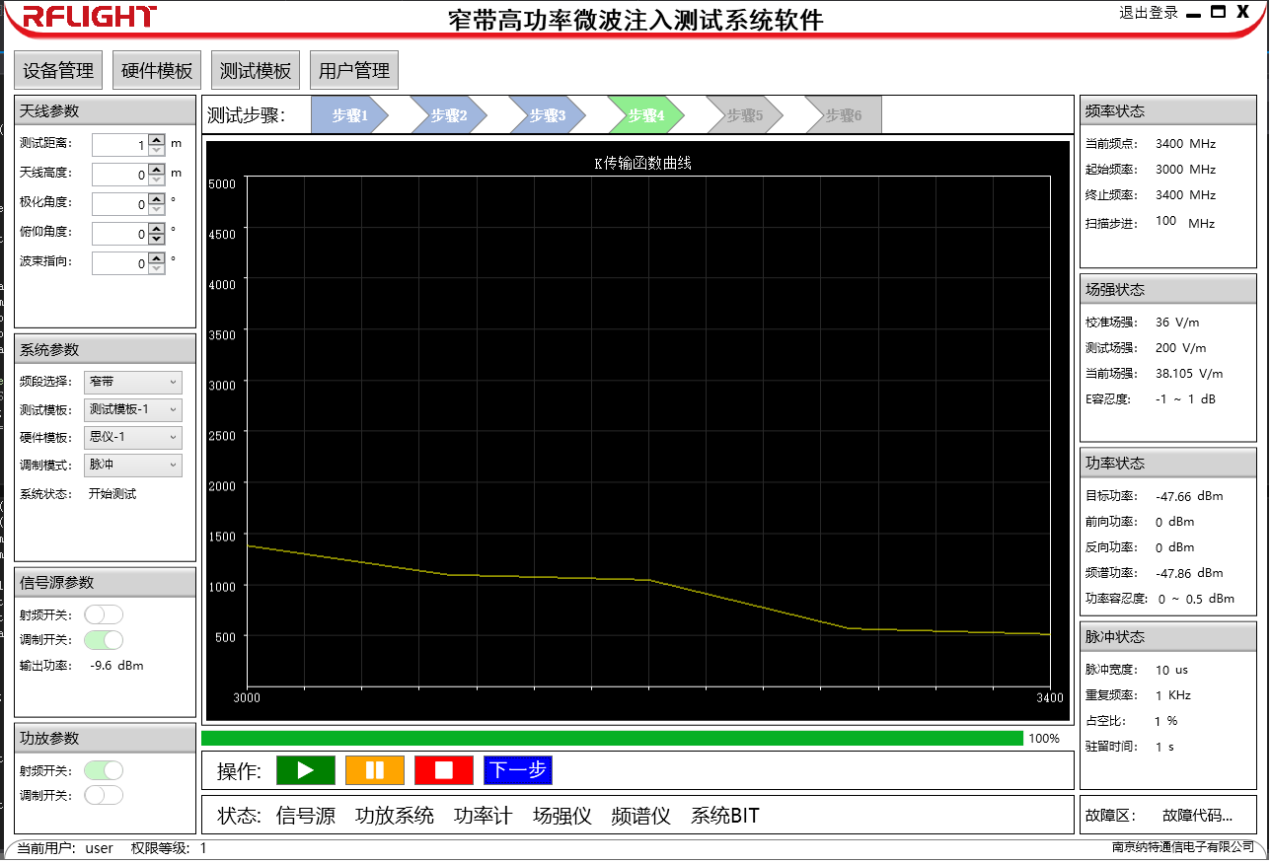

3,Функция передачи K, K=E1/V1, K как частотная функция в зависимости от шага 1 и шага 2;

4,Вычисление эквивалентного напряжения инжекции в зависимости от интенсивного поля электромагнитной чувствительности
V2=V1*E2/E1, шаг 2 для введения V2.
