Решения Система для проверки проводимости на возмущение

Система для проверки проводимости на возмущение

Краткое описание

Для проверки способности испытательного оборудования (EUT) выдержать радиочастотные сигналы, связанные с кабелем и питанием EUT. Требование о Том, чтобы при введении зонда для воздействия на иut-луч не должно иметь каких-либо сбоев, понижений производительности или отклонений от указательных значений или отклонений от указательных показателей, указанных в отдельных системах и системах. Среди многих клиентов, которые сегодня делают военную продукцию, он уже давно отмечен как обязательное тестирование военной техники EMC.

Описание продукции Технические показатели

Сценарий применения

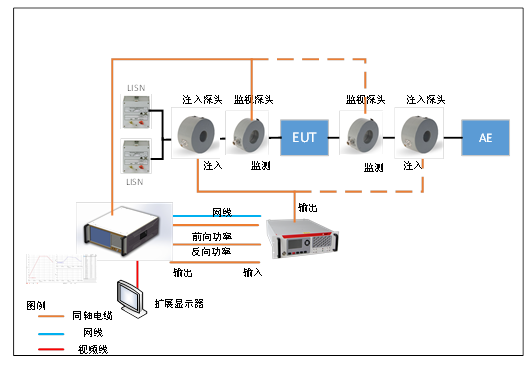

RF-проводящая система испытаний на возмущение использует интегрированный проект с встроенным генератором сигнала, усилитель мощности RF и rf-измерителем. Каждое устройство может быть использовано независимо, с опциональным усилителем мощности. Внутренний широкополосный режим (Class A) приводит в соответствие с стандартными показателями тестируемых разъёмов/разъединяющих сетей (CDN), электромагнитных щипчиков (Эм-щипцы), а также токовых щипчиков. Диапазон частот 4 KHz - 400 МГЦ, Удовлетворить стандартные требования ISO 11452-4 -6, EN 61000-4- 4-6, GB/T 17637 -4, GB/T 33014.4, GJB 151B-CS114, YY 0505.

Интеграция проектирует встроенный генератор сигнала, усилитель мощности RF и RF-измеритель мощности;
Поддержка больших вливаний тока (сопряженных с зажимами для инъекций тока), мониторинг зонда выборочным током, поддержка метода замкнутого кольца;
Стандартная тестовая процедура;
USB-порт используется для удаленного управления компьютером.

Основные технические параметры

Технический показатель：

Параметры источника сигнала
Диапазон частот	4 кГц ~ 400 МГц
Диапазон мощности	-60 дБм~+10дБм
Гармонический	4 кГц≤f≤100 МГц <-35 дБк
	100 МГц
	300 МГц
Негармонический	4 кГц≤f≤100 МГц <-50 дБц
	100 МГц
	300 МГц
Модуляция AM	Система регулировки: 1%~99%
	Частота модуляции: 20 Гц ~ 20 кГц
FM-модуляция	Отклонение частоты: 20 Гц~100 кГц
	Частота модуляции: 20 Гц ~ 80 кГц
Модуляция PM	0~10 радианов, частота модуляции: 1 Гц ~ 20 кГц
Плюс	Ширина импульса: 100us~1s, импульсный цикл: 200uS~2S, коэффициент выключения >40 дБ
Параметры анализатора спектра
Диапазон частот	10 Гц~1 ГГц
РБВ	1 Гц ~ 250 кГц
Точность частоты	1 Гц
ДАНЛ	-110 дБм@10 Гц
	-130дБм@1ГХз
Входной диапазон	DANL~10 дБм
Параметры усилителя мощности
Диапазон частот	4 кГц ~ 400 МГц
Раминная мощность	40 @4 кГц ~ 9 кГц
	100 @9 кГц ~ 400 МГц
Гармоничное моделирование	≤-13 @4 кГц ~ 9 кГц
	≤-15 @9 кГц ~ 400 МГц
Параметры измера мощности
Диапазон частот	4 кГц ~ 500 МГц
Диапазон измерения мощности	-65 дБм~+10дБм
Диапазон измерения мощности	+20 дБм не поврежден
Соответствие проба
Подходит для многотипных инъекционных зондов FCC, Solar, Montena и других производителей
Стандартная совместимость
GJB151B——CS114
GJB 1389A, GJB8848 запас прочности проводимости
GB/T 17626.6, IEC61000-4-6, EN 61000-4-6
ISO 11452-4, ISO 11451-4
RTCA/DO-160G
Примечание: Пожалуйста, обратите внимание на функцию тестового программного обеспечения при размещении заказа.
Встроенная встроенная система, поддерживающая автоматическое тестовое программное обеспечение, поддерживающая расширение внешнего экрана
Объемный вес: стандартная рама 4U, 10 кг
Требования к мощности: 220 В, 10 А
